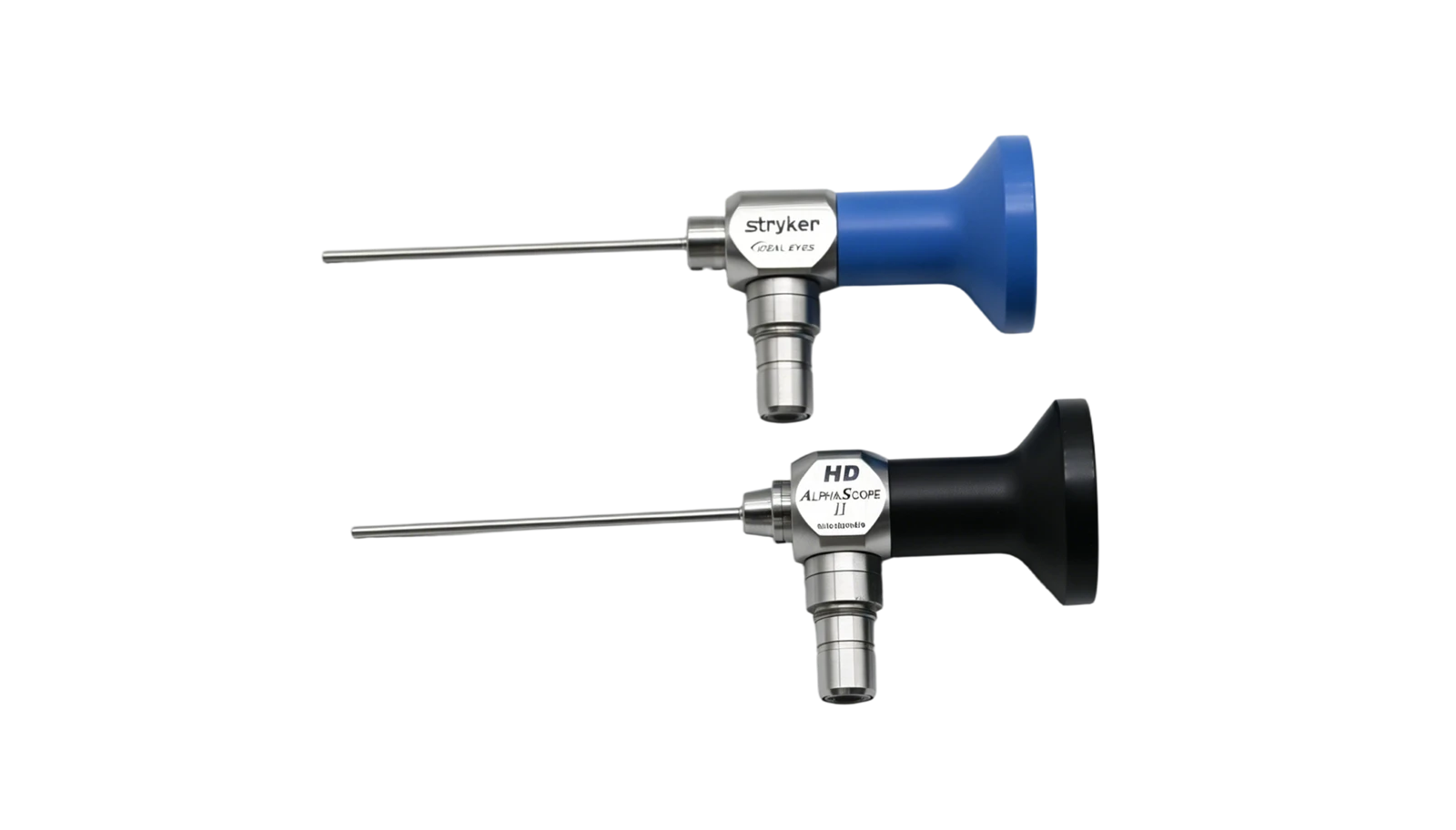

Kes teknikal ini memfokuskan pada dua model arthroscope rahang, STRYKER 0502-119-010 dan GIMMI E.8186.20. Kami memecahkan aliran kerja penuh pembongkaran kanta optik, pembersihan dalam, pemasangan dan penentukuran optik secara terperinci. Kedua-dua skop ini berkongsi seni bina optik dalaman yang hampir sama, jadi logik penyelesaian masalah dan prosedur operasinya sangat boleh ditukar ganti. Panduan ini berfungsi sebagai rujukan universal untuk menservis sistem optik arthroscopic yang serupa.
Pembongkaran Laluan Optik

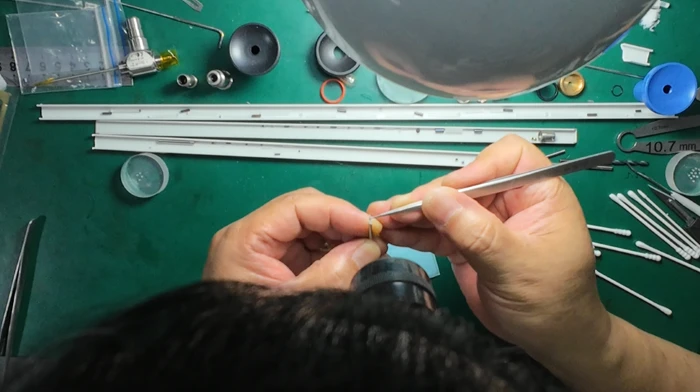

Mulakan pembongkaran laluan optik dengan mengekstrak tiub spacer, diafragma dan blok mampatan penyesuai. Gunakan probe berkait untuk menjangkau ke dalam tiub pengatur jarak, goyangkannya perlahan-lahan, kemudian angkatnya keluar dengan forsep ketepatan. Ketik ringan perumah skop untuk menanggalkan blok mampatan dalaman. Kawalan yang teliti terhadap daya yang dikenakan diperlukan semasa langkah ini untuk mengelakkan komponen optik dalaman daripada beralih atau mengalami kerosakan akibat getaran. Untuk memastikan susunan penjajaran komponen optik kekal tidak terganggu semasa pembongkaran, selongsong Mengurangkan digunakan.
(Pasang Selongsong Pengurang)
(Mengurangkan selongsong)

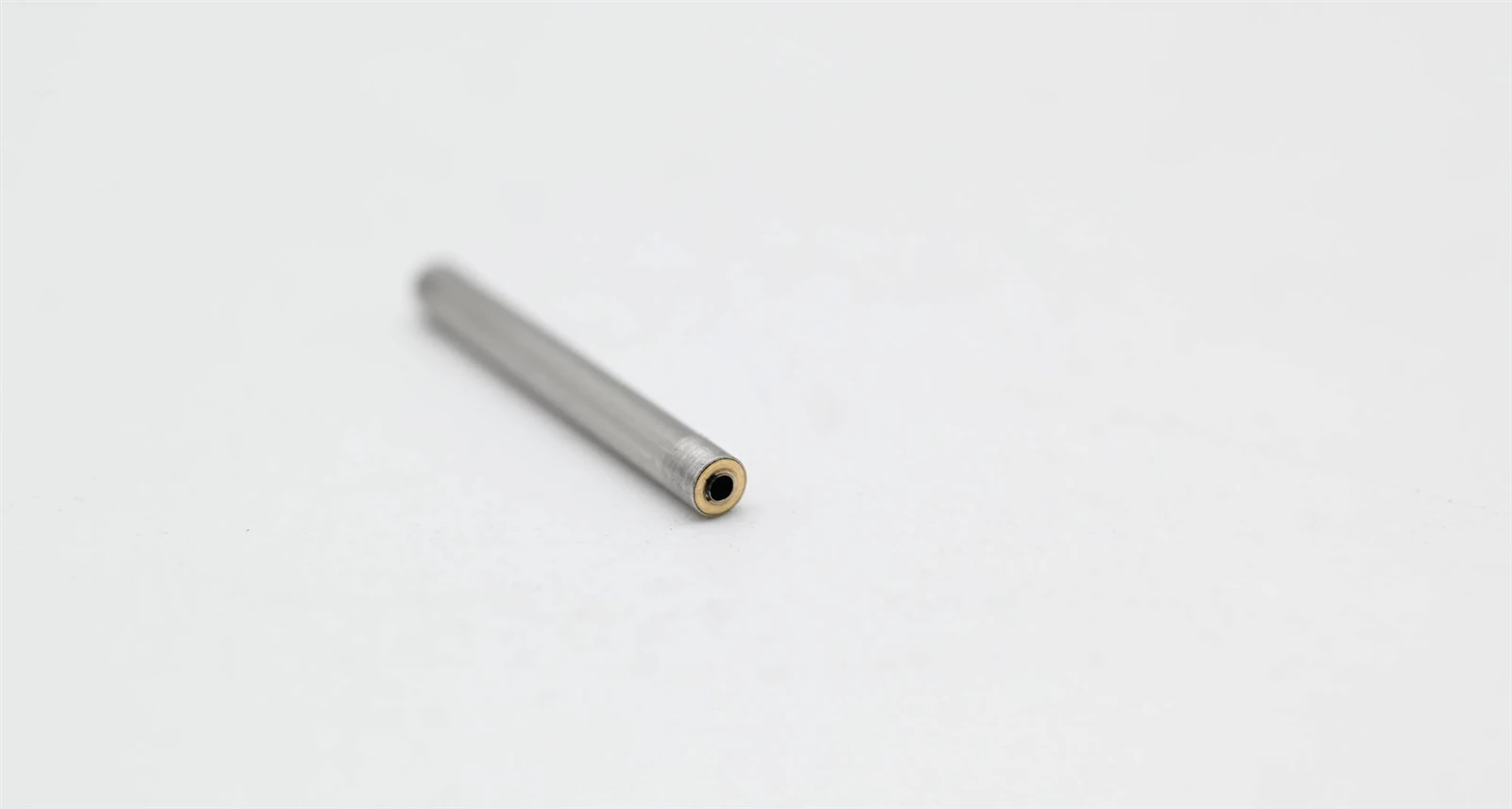

Struktur khusus selongsong Reducing terdiri daripada tiub keluli tahan karat dengan diameter luar 2.7 mm berfungsi sebagai badan utama, dengan lengan tembaga (tebal 2 mm) dipasang pada kedua-dua hujungnya; tiub keluli tahan karat dengan diameter dalam 1.1 mm dan diameter luar 1.25 mm dipasang di dalam. Alat ini memerlukan kepekatan dan fungsi yang tinggi untuk memastikan kanta rod mengekalkan urutan asalnya tanpa perubahan semasa pembongkaran dan pemasangan.

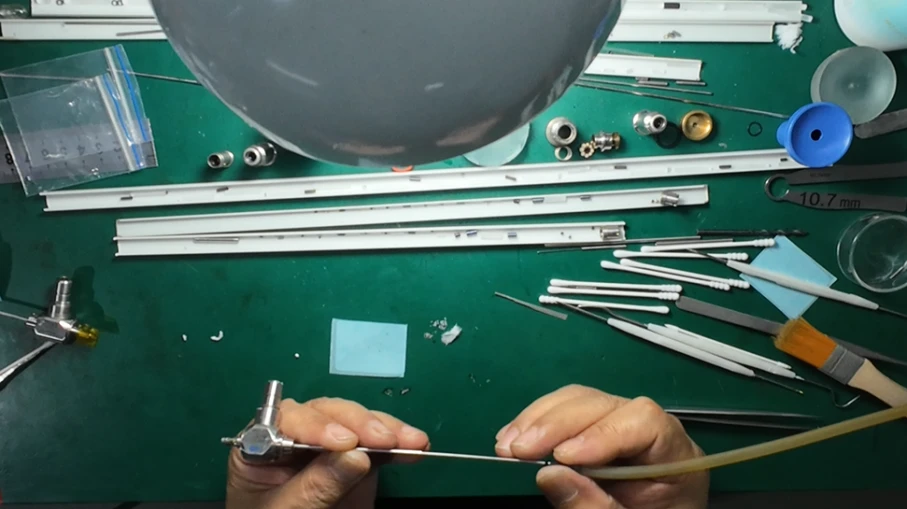

Sambungkan selongsong pengurangan dan penyesuai luaran yang dilanjutkan ke arthroscope. Ketuk badan skop perlahan-lahan semasa menjalankan pemeriksaan visual sehingga kanta rod terdedah daripada bukaan tiub skop. Kaedah untuk mengesahkan penyingkiran lengkap semua elemen optik adalah seperti berikut: Masukkan tiub keluli tahan karat nipis ke dalam arthroscope, tandakan kedudukan di mana tiub tidak boleh maju lebih jauh, kemudian bandingkan kedalaman yang ditanda ini dengan jumlah panjang tiub luar skop untuk mengesahkan sama ada semua komponen dalaman telah diekstrak sepenuhnya.
Pembersihan
Selepas semua elemen optik dialih keluar, teruskan untuk membersihkan bahagian dalam badan skop. Mula-mula, kikis sisa pelekat di hujung distal dengan forsep, kemudian gilap lapisan gam sisa menggunakan kertas pasir 1200 grit untuk memulihkan permukaan logam yang bersih.
Untuk membersihkan dinding dalam aci skop, tolak alkohol-kain lap yang direndam-berulang-alik melalui lumen dengan tiub keluli tahan karat.
Tiub keluli tahan karat yang digunakan dalam kes ini mempunyai diameter luar 1.0 mm dan diameter dalam 0.9 mm, sepadan dengan dimensi sistem optik. Proses pembersihan mesti diulang beberapa kali untuk memastikan tiada bahan cemar kekal pada dinding dalam.
(pembersihan vakum tekanan-negatif)
Selepas mengelap, sambungkan peranti sedutan ke tiub keluli tahan karat untuk melakukan pembersihan vakum-tekanan negatif pada dinding dalam aci, mengeluarkan serpihan halus, serpihan dan sisa alkohol di dalamnya. Gerakkan tiub keluli tahan karat ke hadapan dan ke belakang berulang kali semasa sedutan untuk memastikan pembersihan sepenuhnya semua segmen lumen. Setelah pembersihan selesai, tutup kedua-dua hujung aci skop dengan-pengedap suhu tinggi untuk menyekat habuk dan mengelakkan pencemaran sekunder.
Perhimpunan Ujian

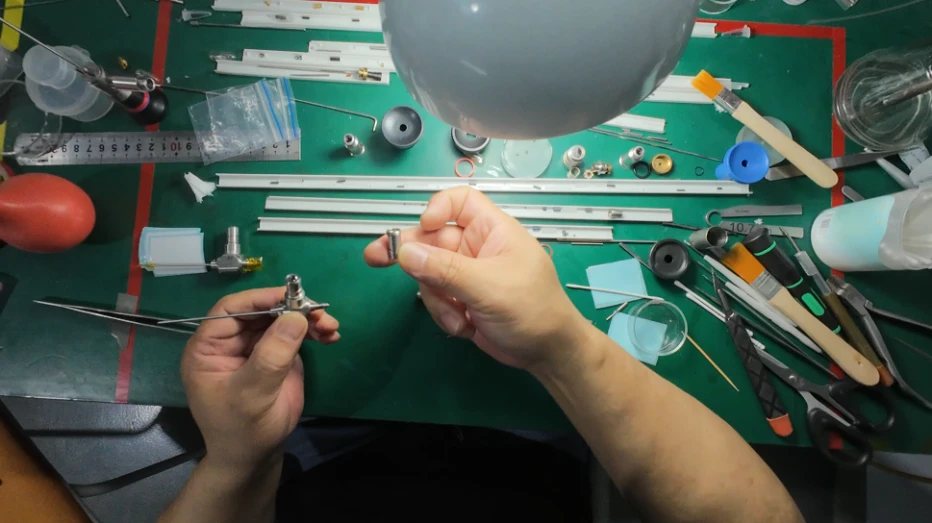

Lengan pemasangan dalam digunakan untuk melaraskan pemusatan kabel gentian kanta mata. Jika lengan rosak atau menyebabkan sisihan pemusatan optik, kisar dan baiki pada mesin pelarik pembuat jam. Apabila menanggalkan kanta rod, gunakan pemasangan kanta mata daripada sistoskop STRYKER atau histeroskop dengan diameter dalam dan luar yang sepadan sebagai alat bantu untuk memastikan komponen optik yang dibuka dalam urutan yang betul.
(Alat pembongkaran tambahan)
Perhimpunan memerlukan ketepatan operasi yang sangat tinggi. Kes pembaikan ini menggunakan pembesar kepala 40x untuk operasi; mikroskop binokular kuasa tinggi-juga boleh diterima. Sebelum pemasangan, kedua-dua belah kanta pembesar/mikroskop dan semua forsep pengapit mesti dibersihkan dengan teliti untuk menghilangkan habuk dan kotoran minyak.
Mengenai Pemilihan Alat,,Forsep tambahan-halus digunakan untuk menyental dan memasang tiub pengatur jarak, manakala forsep khas khusus diperlukan untuk memegang kanta optik. Sarung ini menggunakan forsep kanta dengan bukaan rahang bulat 1.1 mm. Reka bentuk ini berkesan menghalang kehilangan atau calar kanta semasa mengelap. Lubang dalam gelang pengatur jarak perlu disapu dengan lap kecil-sapu percuma untuk menjamin kebersihan pada semua permukaan mengawan.
Untuk model endoskop ini, adalah lebih baik untuk membuka sepenuhnya, membersihkan dan memasang semula keseluruhan pemasangan kanta objektif. Bahagian dalam badan skop dibahagikan kepada tiga bahagian, menjadikan pemasangan dari belakang ke hadapan agak mencabar. Semasa prosedur, mula-mula tanggalkan kanta rod dan spacer; kemudian, panaskan pemasangan kanta objektif kepada kira-kira 200 darjah dan gunakan alat tiub khusus untuk menolak keluar setiap elemen optik satu demi satu. Setelah pembersihan selesai, masukkan komponen secara berurutan bermula dari hujung distal (kepala skop) untuk memasang semula unit kanta objektif.
Ikatan Kanta Objektif
Proses ikatan secara langsung menentukan ketat dan hayat perkhidmatan kumpulan kanta objektif. Pembaikan ini menggunakan pengedap-suhu tinggi tersuai dengan sifat berikut:
Ia tahan suhu sehingga 500 darjah , terikat dengan baik dengan kaca dan keluli tahan karat, dan mempamerkan ketahanan yang sangat baik terhadap penuaan, asid dan alkali. Pelekat separa-telus ini menampilkan kebolehliran yang baik; apabila digunakan untuk mengikat himpunan kanta objektif, ia memastikan kedalaman penembusan yang berkesan dan kedap udara-berprestasi tinggi-pelekat pepejal dalam hal ini. Walau bagaimanapun, kawalan berhati-hati terhadap masa kerja diperlukan, dan pemanasan kepada kira-kira 300 darjah diperlukan jika lapisan pelekat perlu dibongkar.[ketahui lebih lanjut tentang...]
- Pencampuran gam:Gaulkan jumlah gam yang sesuai secara sekata selama kira-kira 2 minit, kemudian biarkan ia berehat lebih daripada sepuluh minit untuk pra{1}}pengawetan. Mulakan aplikasi sebaik sahaja gam mendapat kelenturan ringan; kecairannya yang berkurangan menghalang resapan ke dalam. Laraskan kelajuan kacau mengikut suhu ambien: gam yang lebih nipis di bawah suhu tinggi boleh dicampur dengan lebih cepat. Buih mikro kecil yang dihasilkan semasa kacau akan hilang secara semula jadi dan tidak menjejaskan hasil pengedap akhir. Ambil perhatian bahawa gam mengecut sedikit semasa berehat. Jika pengisian tidak lengkap berlaku semasa enkapsulasi, gam permukaan akan menumpu ke dalam secara semula jadi melalui ketegangan molekul untuk memastikan pengedap dalaman penuh.

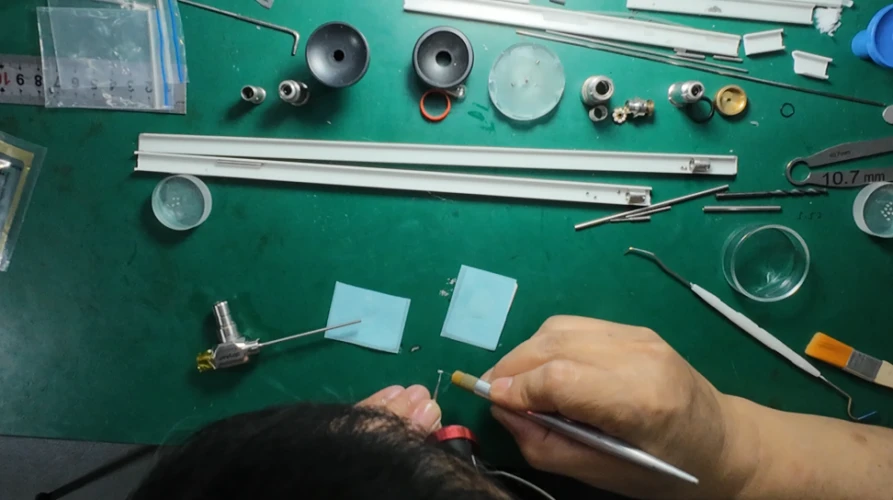

- Pendispensan Gam: Mulakan pendispensan setelah gam mencapai keadaan bertali nipis. Kepitkan jarum akupunktur 0.3 mm sebagai aplikator gam. Langkah-langkah pengendalian: Mula-mula, lekatkan kanta objektif ke luar sedikit dengan forsep yang membawa sekeping kecil pita 3M,-kepit semula kanta dengan 1.2 mm mikro-forsep rahang, ambil gam dengan jarum akupunktur dan sapukan salutan seragam di sekeliling separuh hadapan lilitan kanta objektif. Pasang semula kanta ke dalam bukaan tiub dengan bantuan pencungkil gigi. Selepas memasukkan, berhati-hati memeriksa limpahan gam atau terkumpul di sekeliling perimeter kanta.
(Pemberian Gam)
- Penyingkiran Gam Berlebihan: Biarkan pemasangan terikat berdiri selama 8 jam; gam mendapat kekerasan separa tetapi tidak sembuh sepenuhnya pada peringkat ini. Kikis gam berlebihan dengan pencungkil gigi atau swab kapas, panaskan pemasangan untuk memaksimumkan kekuatan ikatan, kemudian lap bersih dengan swab alkohol. Untuk calar permukaan kanta atau sisa degil yang tidak boleh ditanggalkan dengan sapuan mudah atau alkohol, cairkan sebatian penggilap dengan air bersih dan sapu perlahan-lahan dengan hujung pencungkil gigi yang dibalut dengan microfiber. Peringatan penting: Lengkapkan pelarasan imej optik semasa gam masih separa sembuh, dan sahkan pengimejan yang layak sebelum pengawetan penuh terakhir. Gam sembuh sepenuhnya menghasilkan ikatan kekal yang menyukarkan penyahhimpunan dan-semula penyahpepijatan.
Penentukuran kanta mata
Untuk membuka kanta mata, potong tiub kanta mata luar dengan alat memusing pelarik. Pematerian semula-seterusnya boleh memulihkan diameter dan lebar tiub asal dengan tepat tanpa menjejaskan ketepatan pemasangan.
Sebelum pemasangan kanta mata, tekan tiub spacer sepenuhnya ke dalam kedudukannya dengan forsep, kemudian pasangkan tapak pelarasan kanta mata untuk-menala pemusatan kabel gentian yang halus. Bersihkan benang kanta mata dalaman dengan teliti untuk mengelakkan serpihan jatuh ke dalam laluan optik semasa membuat benang. Putar kanta mata ke dalam perlahan-lahan sambil memerhati-imej optik masa sebenar. Jika kabel gentian tidak jajaran , buka semua bahagian,-bersihkan semula dan ulangi pemasangan.
(Bersihkan benang kanta mata dalaman)
Pembaikan & Pemasangan Akhir
Sebelum pemasangan optik penuh, setiap komponen tunggal di dalam badan skop mesti dibersihkan secara berasingan, termasuk kedua-dua permukaan setiap kanta rod dan permukaan luar setiap tiub spacer. Pegang kanta optik atau pemasangan dengan forcep bersih, lap permukaan kanta dalam gerakan bulat atau lingkaran luar dari tengah ke tepi menggunakan alkohol-sapuan yang dilembapkan untuk mengangkat kotoran dan bukannya menyebarkan bahan cemar. Gantikan sapuan dengan kerap semasa mengelap untuk mengelakkan calar sekunder daripada sapuan kotor. Semua kerja pemasangan mesti menggunakan-forsep dan lekapan khusus yang telah dibersihkan; sentuhan langsung-tangan dengan kanta akan memperkenalkan bahan cemar baharu.
(berhimpun)
Semua pemilihan alat tersuai, pemadanan gam, proses ikatan, pembongkaran dan urutan pemasangan yang ditunjukkan dalam kes ini disahkan melalui ujian penyelenggaraan praktikal berulang. Kami akan terus berkongsi kes pembaikan model endoskop lain dalam artikel seterusnya, nantikan.
